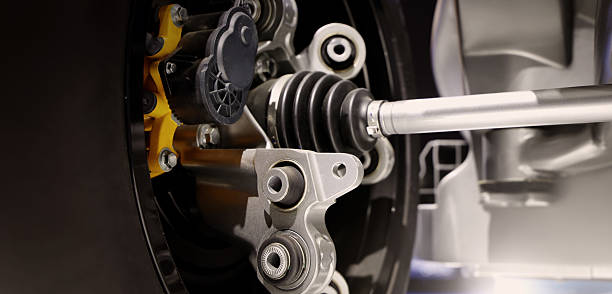

Gumagana ang control arm bushing sa isa sa mga pinaka-hinihingi na kapaligiran sa loob ng sistema ng suspensyon ng sasakyan. Ang mga ito ay sumasailalim sa multi-axial composite loading na kinabibilangan ng axial compression (vertical road inputs), radial shear (lateral cornering forces), at torsional stresses (braking, acceleration, at steering inputs). Ang masalimuot, nagbabago-panahong estado ng stress ay mas malala kaysa sa uniaxial loading at ang pangunahing dahilan kung bakit ang pagkapagod ay nananatiling nangingibabaw na mode ng pagkabigo para sa mga bahaging ito sa kanilang buhay ng serbisyo. Ang VDI Control Arm Bushing 4D0407181H ay partikular na inhinyero upang makayanan ang malupit na multi-axial na kapaligiran, na nagtatampok ng na-optimize na geometry at advanced na elastomer formulation upang labanan ang pagsisimula ng crack sa ilalim ng pinagsamang paggugupit, compression, at torsion.
Ang pinaka-madalas na uri ng pagkabigo sa pagkapagod ay nagsisimula sa pagbuo ng maliliit na bitak sa loob ng materyal na elastomer. Ang maliliit na bali na ito ay lumilitaw sa mga lugar na nakakaranas ng makabuluhang lokal na pagtaas ng stress at dahan-dahang lumalawak kapag sumasailalim sa patuloy na paikot na puwersa. Pagkatapos nilang magsimula, ang mga bali ay nagbabago sa kapansin-pansing mas malalaking luha, na kalaunan ay nagreresulta sa pagbaba ng paninigas, pagtaas ng pagkaluwag, at pagbabago ng pagkakahanay ng suspensyon. Ang pag-unlad na ito ay unti-unti: ang maliliit na bitak ay unang bumangon dahil sa paulit-ulit na paggugupit at mga tensile load, pagkatapos ay pinagsama at pinahaba sa mga ruta ng pinakamataas na pangunahing stress o mga eroplanong gupit.
Ang mga punto ng pagsisimula ng crack ay hindi arbitrary. Mapagkakatiwalaang ipinapahiwatig ng Finite element modeling (FEM) na ang pinakamahalagang konsentrasyon ng stress ay lumitaw sa mga partikular na lugar:
Ang mga gilid ng panloob na manggas na metal, kung saan ang mga biglaang pagbabago sa geometry ay nagreresulta sa matarik na pagkakaiba-iba ng stress.
Mga lokasyon kung saan may mga biglaang pagbabago sa kapal ng goma, tulad ng sa mga sulok o hakbang ng disenyo ng elastomer.
Mga rehiyon na katabi ng pinagsamang metal-rubber na interface, lalo na kapag sumailalim sa sabay-sabay na paggugupit at pagbabalat ng stress.
Sa mga kondisyon ng high-cycle fatigue (karaniwang lumalampas sa 10⁶ cycle, na nauugnay sa tipikal na habang-buhay ng mga sasakyan), ang pangunahing salik na nakakaimpluwensya sa paglaki ng mga bitak ay ang peak shear stress. Iba sa tensile fatigue na nakikita sa mga metal, ang goma ay nakakaranas ng fatigue na malaki ang naiimpluwensyahan ng shear dahil ang mga molekular na istruktura ay nakaunat at pumutok sa mga shear surface. Ang mga simulation ng Finite Element Analysis ay nagpapakita na ang pinakamalaking shear stress ay kadalasang naaayon sa mga punto kung saan ang mga micro-crack ay unang nabubuo, at sa gayon ay nagpapatibay sa ideya na ang shear ay gumaganap bilang pangunahing mekanismo sa mga praktikal na multi-axial operating environment. Ang mga bushes na idinisenyo para sa pinahusay na tibay ng pagkapagod ay gumagamit ng iba't ibang mga diskarte sa kanilang pagtatayo upang ipagpaliban ang simula ng mga bitak at bawasan ang kanilang pag-unlad:
Inayos ang layout ng kapal ng goma upang mabawasan ang mataas na konsentrasyon ng stress at lumikha ng mas pantay na pamamahagi ng mga field ng stress. Mga pinong geometric na transition, tulad ng mga fillet, chamfer, o unti-unting pagbabago sa kapal, upang bawasan ang mga naka-localize na stress point. Masigasig na pangangasiwa sa kalidad ng bonding interface upang maiwasan ang napaaga na delamination na maaaring humantong sa mga bagong site para sa pagsisimula.
Ang mga estratehiyang ito ay epektibong nagpapahusay sa haba ng buhay ng pagkapagod sa pamamagitan ng pagpapababa ng peak shear stress amplitude at pagpapabagal sa bilis ng paglaki ng crack. Isinasama ang lahat ng mga prinsipyong ito, ang VDI Control Arm Bushing 4D0407181H ay nagpapakita ng mahusay na pagtutol sa high-cycle na pagkapagod, na napatunayan sa pamamagitan ng milyun-milyong mga cycle sa dynamic na multi-axis na pagsubok na ginagaya ang real-world suspension load. sa pagganap. Ang pag-unawa sa mga proseso ng pagkahapo na ito at kung paano nauugnay ang mga ito sa multi-axial shear stress ay naging mahalaga sa kontemporaryong pagbabago sa bushing. Sa tulong ng sopistikadong pagtatasa ng finite element, mga materyal na pagsusuri, at mga ugnayan sa mga totoong sitwasyon, maaari na ngayong mahulaan at matugunan ng mga inhinyero ang mga pagkabigo ng pagkapagod bago sila magpakita, na humahantong sa mga bahagi ng suspensyon na mas maaasahan at may mas mahabang buhay ng serbisyo.
